【顎式破碎機鄂板材質(zhì)都有哪些？】顎式破碎機俗稱顎破，有的地方又名老虎口，是出現(xiàn)較早的碎石機械，會有操作簡捷，調(diào)整靈動等長處，鄂板是顎式破碎機的主要磨損件，在設(shè)計時，動鄂和定鄂的破碎板應該齒峰對齒谷，破碎巖石時對巖石除了有擠壓影響外，還有彎曲影響，巖石比較簡單破碎，為了增強破碎板的使用時間，中小產(chǎn)量碎石機的破碎板設(shè)計成上下對稱的形狀，當?shù)撞磕�損后可調(diào)頭使用；大加工能力鄂式碎石機的破碎板設(shè)計成互相對稱的幾塊，以便磨損后可將破碎板替換使用，從新鄉(xiāng)鼎力重工了解到，破碎板的材料可以選擇白口鑄鐵，白口鑄鐵莫氏硬度高、性較好、來源簡單、報價優(yōu)惠；不好是性脆、簡單斷裂、使用時間短，為了提高破碎板的使用時間，材料選擇含錳12 %以上的錳鋼，頻繁使用的是ZGMn13。

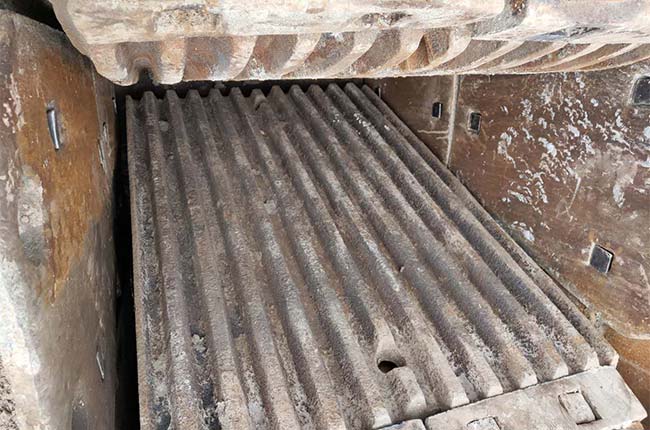

顎式破碎機鄂板材質(zhì)都有哪些？

（1）高錳鋼

高錳鋼是顎式破碎機鄂板的傳統(tǒng)材料，它會有不錯的韌性，也會有良好的彎曲硬化能力，但由于當下顎式破碎機結(jié)構(gòu)不很正確，動、定鄂板間的張角過大，易于引發(fā)磨料的滑動而使高錳鋼形變硬化不允分，鄂板表面莫氏硬度較低，磨料短程切削量較大，鄂板磨損較快，因此，提高高錳鋼鄂板的性，一是在于修改顎式破碎機的結(jié)構(gòu)，盡可能減少磨料在鄂板外觀上的滑動，允分發(fā)揮高錳鋼形變硬化的潛力；二是對高錳鋼進行改性，但對高錳鋼的改性解決卻很大地損害了其韌性，在有些工況下使用，改性高錳鋼鄂板易出現(xiàn)早期斷裂而無效。

（2）中錳鋼

由于高錳鋼的初始莫氏硬度低、屈服受力性能低，在非強沖擊條件小，其解決硬化不盡可能，易于流變和被切削，為提高鄂板的使用時間，開發(fā)了中錳鋼，中錳鋼在實際使用中獲得了較好的使用成效，如破碎硅石時比高錳鋼鄂板使用時間提高20%以上，而消耗與高錳鋼鄂板相當，因此，對中小產(chǎn)量鄂式碎石機來講，中錳鋼是一種值得宣傳的鄂板材料。

（3）高鉻鑄鐵與高錳鋼復合

高鉻鑄鐵盡管是顎式破碎機鄂板優(yōu)良的材料，但因其韌性較差(通常Ak為5～8J／cm2)，取得巖石沖擊或擠壓時，就會直接碎裂或彎曲不多幾次就出現(xiàn)剝落，因此，用高鉻鑄鐵做鄂板并不須獲得較好的使用成效，近幾年來，選擇高鉻鑄鐵鑲鑄或粘接于高錳鋼鄂板上，構(gòu)成復合鄂板，盡可能發(fā)揮高鉻鑄鐵的高性和高錳鋼的高韌性，使鄂板的使用時間取得提高，這是提高鄂板使用時間的路徑，但其生產(chǎn)方案比較復雜，技術(shù)要求相當嚴格，因此，生產(chǎn)難度較大，限制了這類復合鄂板的使用。
